Autres bancs d’essais
Exemple d’autres machines d’essais
Nous avons eu l’occasion de réaliser d’autres machines d’essais, présentées ci-dessous, qui répondent à différents besoins.

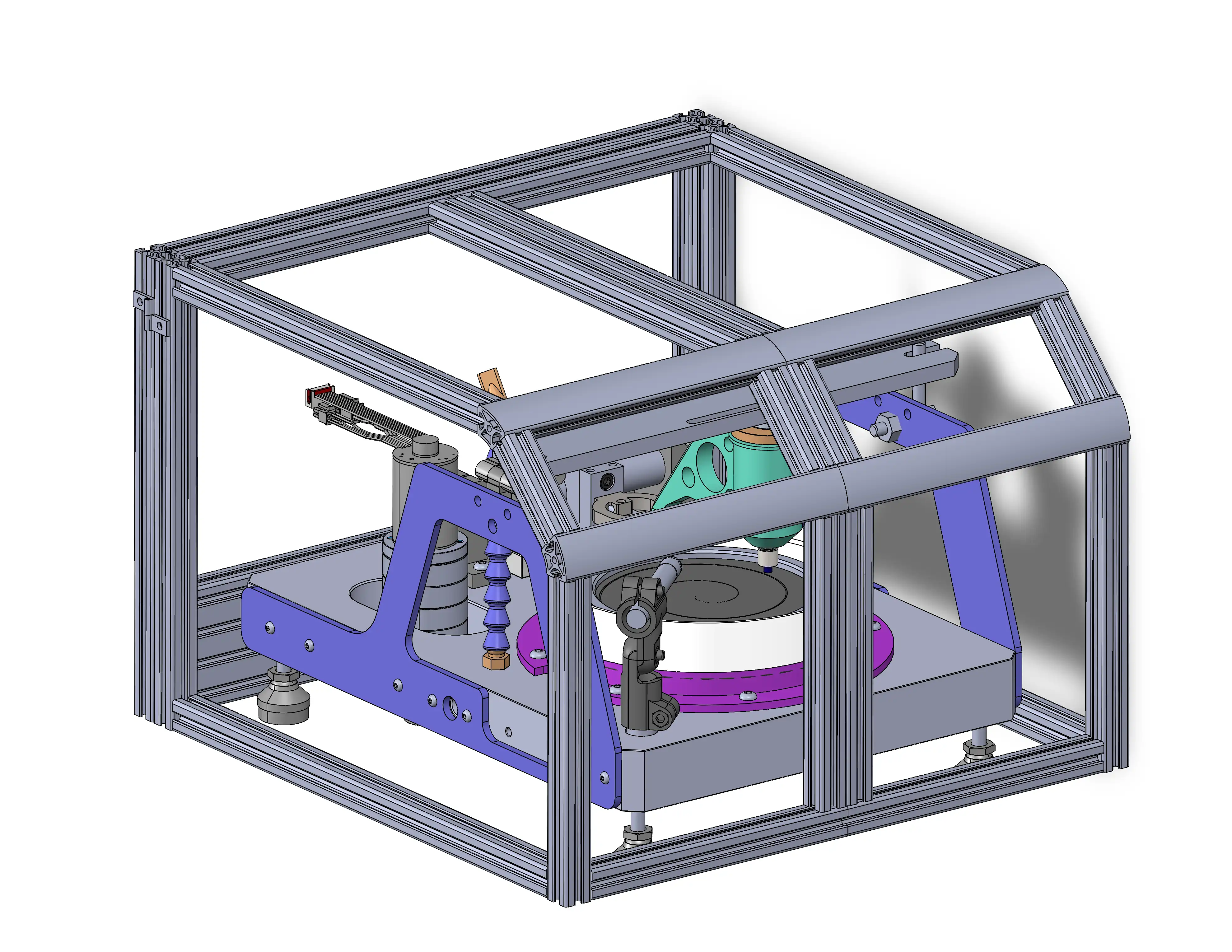

Stick-slip system
Ce banc d’essai est une machine conçue pour détecter la présence ou l’absence de l’effet stick-slip sur des matériaux en caoutchouc.
Les tests peuvent être réalisés sous différentes conditions : avec ou sans chargement en pression, à vitesse régulée, et en présence ou non d’eau.
Pendant l’essai, les échantillons sont comprimés à leur extrémité contre une partie mobile de la machine de la même matière. Cette interaction peut produire un bruit caractéristique.
Le son émis est capté par un microphone, puis analysé à l’aide d’un second logiciel.
Bulge test dynamique
Brevet n°FR3048501
Cette invention permet de réaliser simplement un bulge de diamètre 80 mm avec une vitesse de déformation de 10/s.
Le suivi du test est réalisé par des caméras rapides afin de permettre la corrélation d’images.

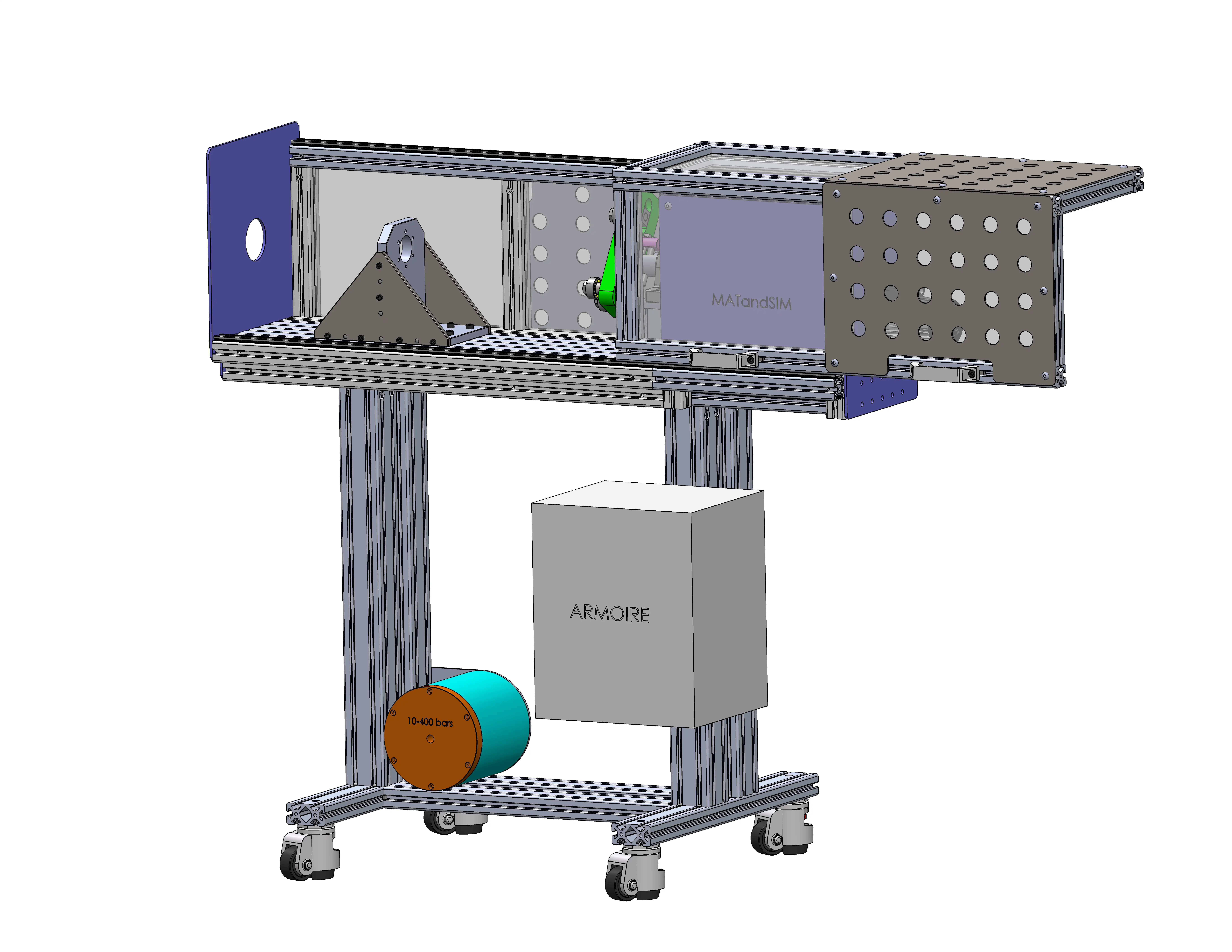

Banc de fatigue
Ce banc de test permet de solliciter des raccords hydrauliques avec un moment via une flexion rotative et une pulsation en pression à l’intérieur du raccord.
Ce banc est réalisé afin de respecter la norme ISO 19879-2.
La fréquence de la vibration est de 10 Hz et celle d’impulsion de la pression de 0,5 Hz.
➡️ Le raccord est validé lorsqu’il est encore opérationnel après 10 millions de cycles de vibration.
