Une machine de traction symétrique 15 kN compacte
Cette machine d’essai permet de réaliser des essais de traction uniaxiale sur des éprouvettes planes, en position horizontale. Elle permet de caractériser les propriétés mécaniques des matériaux, telles que la limite d’élasticité, la rupture, l’allongement ou encore le comportement plastique.
Une machine d’essai facilement déplaçable
Sa compacité permet une utilisation aisée lors de travaux pratiques de mécanique en université, tout en restant adaptée aux petits laboratoires.
Dans sa dernière version, l’armoire électrique a été intégrée à un châssis roulant, ce qui en facilite grandement le déplacement.
Capacités mécaniques
Vitesse de traction maximale : 5 mm/s
Force maximale : 15 kN
Automatisation d’essais de traction possible (sur demande)
Adaptée à la pédagogie

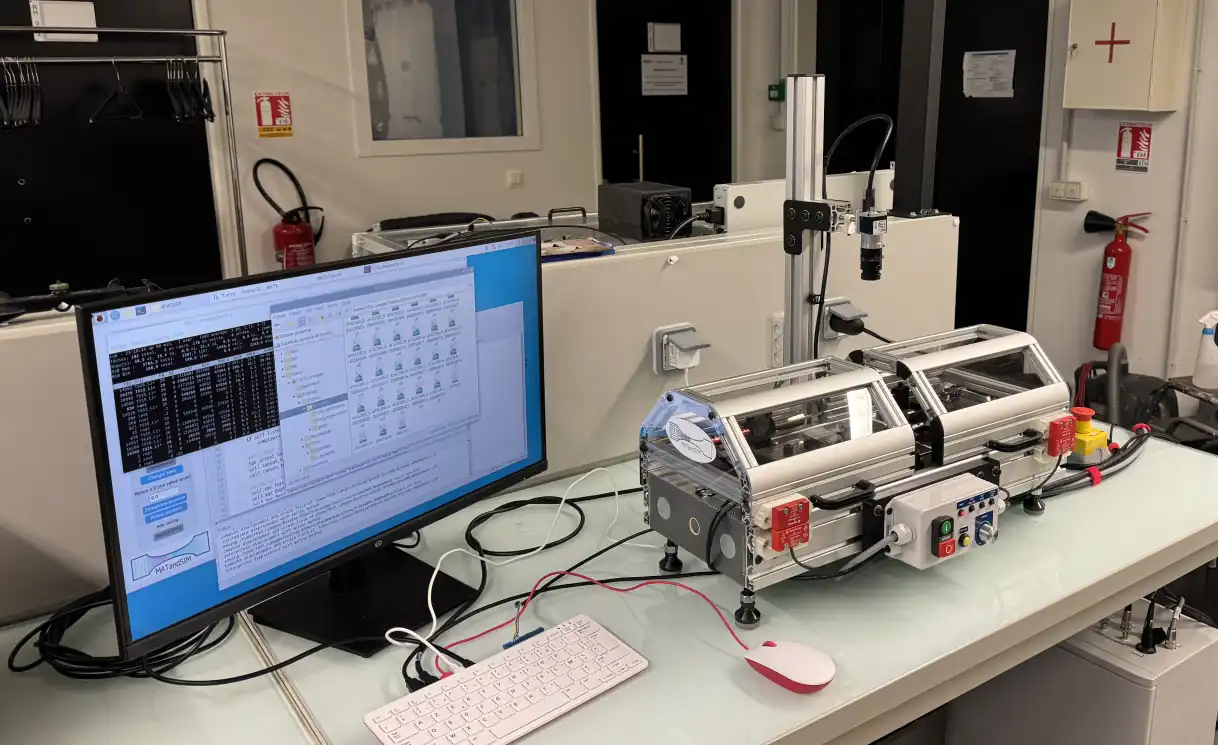

Image ci-contre : Ancienne version avec armoire électrique séparée
La TS15 est pensée pour l’enseignement : dans la version ci-contre, son pilotage sur Raspberry Pi permet aux étudiants de découvrir l’architecture matérielle et logicielle d’un système de contrôle, avec un code Python open source favorisant l’exploration.
Des travaux pratiques dédiés leur offrent l’occasion d’appliquer directement la théorie sur la machine.
Une interface graphique et ergonomique
Le logiciel a été développé avec le framework Qt, offrant une ergonomie soignée et une navigation intuitive. Grâce à l’utilisation de Python, la structure du code reste claire et facilement modifiable, ce qui permet d’adapter l’interface aux évolutions du projet ou aux besoins des utilisateurs.
Scénario d'essai
Le paramétrage des courbes de consigne est réalisé en amont pour définir précisément le déroulement de l’essai.
Corrélation d'images
Le post-traitement par corrélation d’images extrait les champs de déplacement et de déformation à partir des images prises durant l’essai.
Pupitre de commande
Un pupitre de commande physique permet de contrôler la machine rapidement et facilement, sans passer par l’ordinateur.
Le paramétrage des courbes de consigne est réalisé en amont pour définir précisément le déroulement de l’essai.
